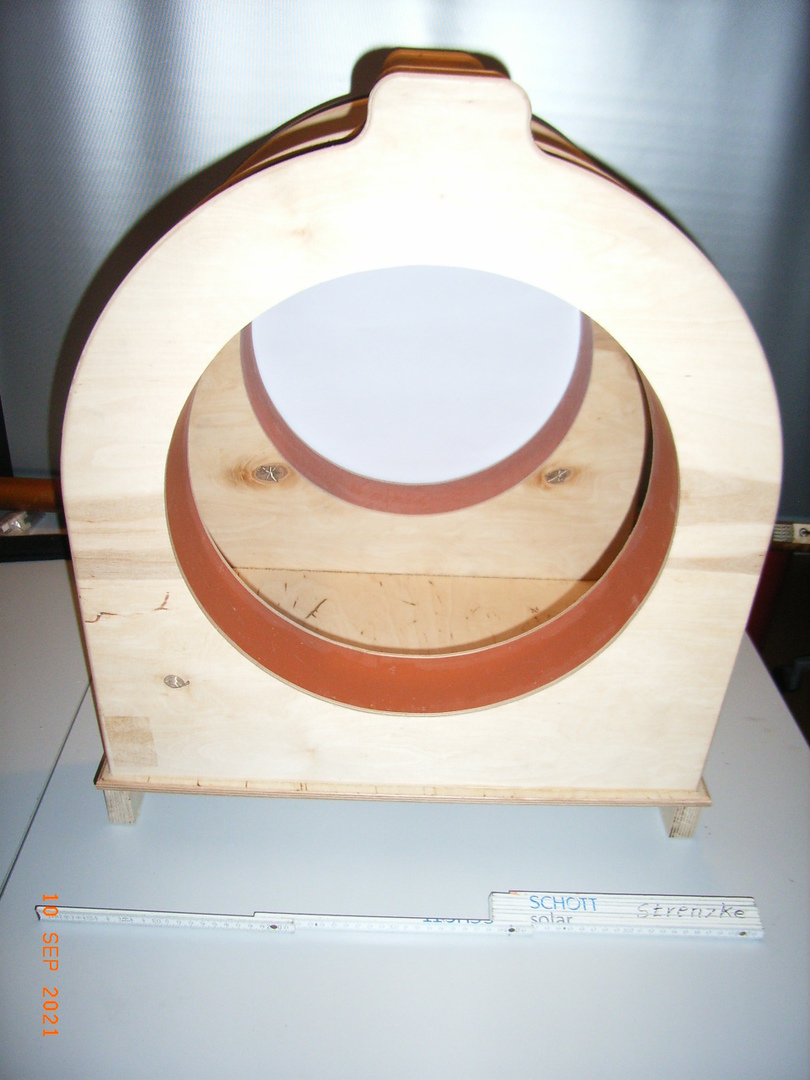

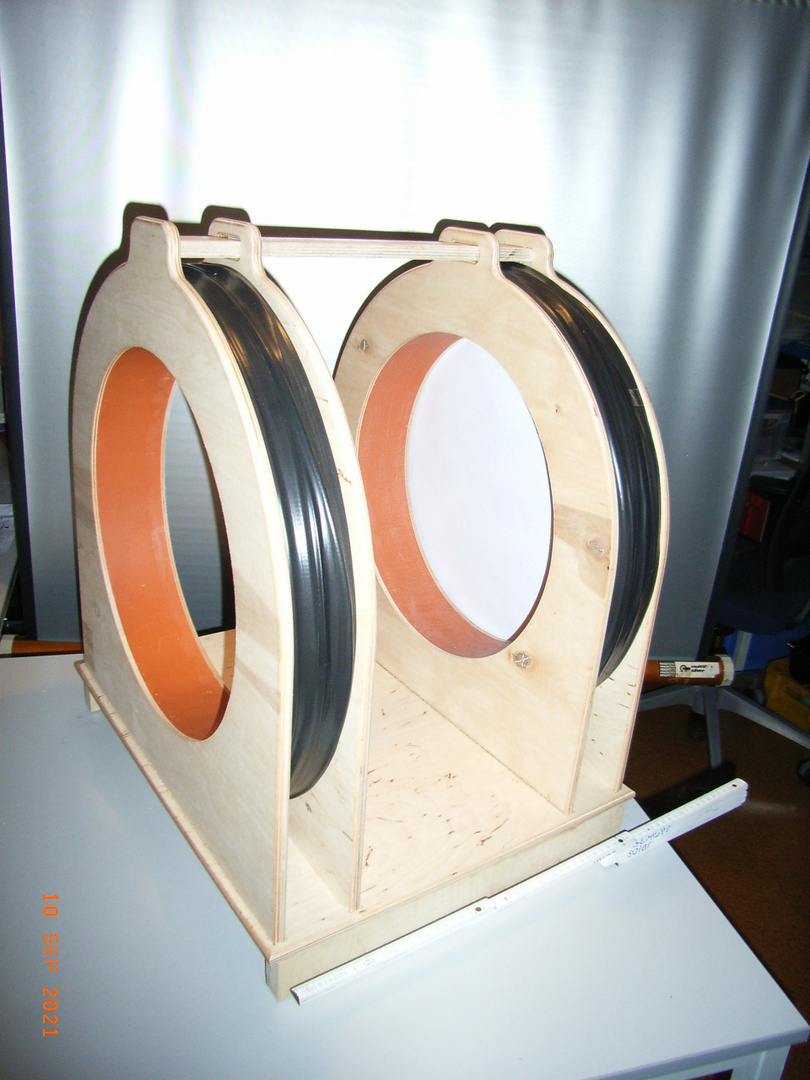

Helmholtzspule            HS-1403-S01

HELMHOLTZ-COIL for EMC TEST PURPOSE

Unsere große Helmholtzspule ist für Prüfzwecke geschaffen. Prüflinge können in den inneren Spulenraum gesetzt werden. Eine Stromdurchflutung erzeugt im Prüfling ein fast homogenes Magnetfeld.

Auf diese Weise kann geprüft werden, ob ein Prüfling unerwünscht auf diese Störung reagiert.

Diese Spule wird von uns für Kunden-Prüfaufträge benutzt.

Diesen Typ und ähnliche Varianten fertigen wir auch für Prüflabors.

TYPICAL RATING ref  HS-1403-S01

max.dimensions:  base =  464 x 560  [mm]   height = 634  [mm]

                           max. space for test unit =  260 x 380 x 380  [ mm]

coil exitation    :    R = 0,617  Ohm at 20° Centigrade

                            L = 15 mH  without test unit

                            Xl (50Hz) =  4,71 V/A (rms)

                            Imax = max dc current = 100A (short time)

field strength   :     0,295 mT /1Adc  repectively  0,295mT(rms)/ 1A (rms)
